拉力試驗機的測量原理

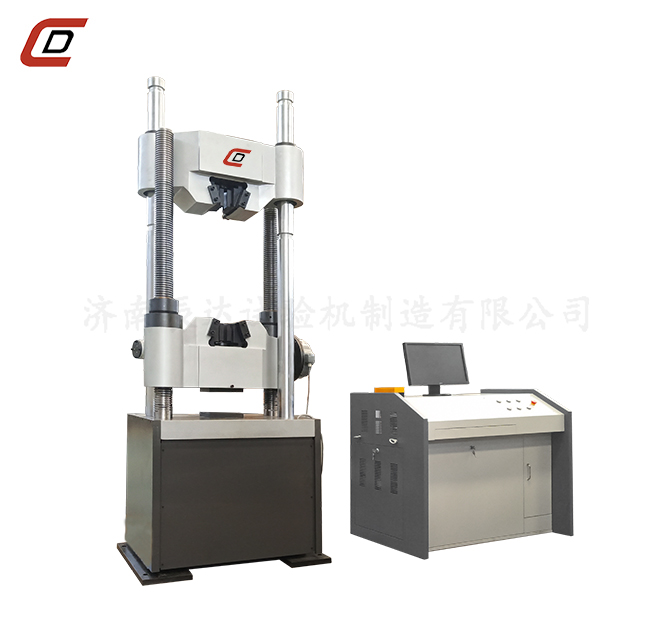

拉力試驗機是一種可以進行各種材料力學性能測試的設備，它能夠進行靜載、拉伸、壓縮、彎曲、剪切、剝離等試驗。它適用于塑料、管材、異型材、薄膜、橡膠、電線電纜、鋼材、玻纖維等材料的物理機械性能測試。為了確保試驗的順利進行和結果的準確性，合適的夾具的選擇是至關重要的，因為不同的材料需要不同的夾具。

測量原理：

1、拉力試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統(tǒng)來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

2、形變的測量經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發(fā)生的形變。 該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發(fā)作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

3、橫梁位移的測量其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
